Richtstreben und Richtkonsolen Tobler AG Tobler AG

Richtstreben und Richtkonsolen

Offertanfrage Richtstreben und Richtkonsolen

Richtstrebe Titan

• Zug- und druckfest

Artikel Nr. Bezeichnung Auszugsbereich Stk.
172-101.150 RSK 1 90 – 150 cm
172-101.320 RSK 3 180 – 320 cm
172-101.400 RSK 4 260 – 400 cm
172-101.600 RSK 6 460 – 600 cm

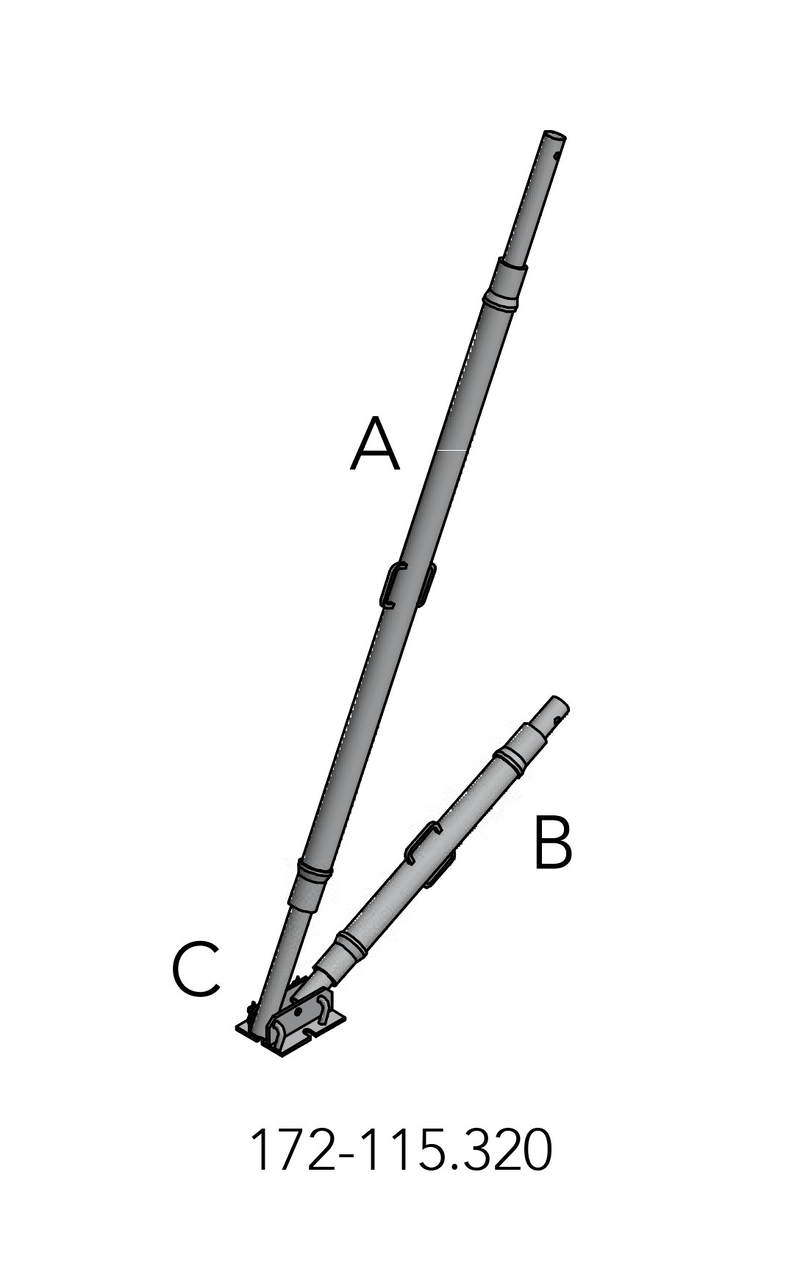

Richtkonsole 320

Artikel Nr. Bezeichnung Stk.
172-115.320 Komplett (A + B + C)

lackiert, ­Lieferzustand ­zusammengeklappt
Gewicht: 27,3 kg
172-101.320 A) Richtstrebe TITAN RSK 3

Auszugsbereich: 180 – 320 cm
zul. Belastung bei 45°
Druck: 40,00 – 20,60 kN
Zug: 40 kN
172-101.150 B) Richtstrebe TITAN RSK 1

Auszugsbereich: 90 – 150 cm
zul. Belastung bei 45°
Druck: 40 kN
Zug: 40 kN
172-105.140 C) Doppelendgelenk für Richtstrebe

inkl. 2 Pistolenstecker
Ø = 16 mm
Richtkonsole 320 Tobler AG

Richtkonsole 400

Artikel Nr. Bezeichnung Stk.
172-115.400 Komplett (A + B + C)

lackiert, ­Lieferzustand ­zusammengeklappt
Gewicht: 39,3 kg
172-101.400 A) Richtstrebe TITAN RSK 4

Auszugsbereich: 260 – 400 cm
zul. Belastung bei 45°
Druck: 40,00 – 14,60 kN
Zug: 40 kN
172-101.320 B) Richtstrebe TITAN RSK 3

Auszugsbereich: 180 – 320 cm
zul. Belastung bei 45°
Druck: 40,00 – 20,60 kN
Zug: 40 kN
172-105.140 C) Doppelendgelenk für Richtstrebe

inkl. 2 Pistolenstecker
Ø = 16 mm
Richtkonsole 400 Tobler AG

Richtkonsole 600

Artikel Nr. Bezeichnung Stk.
172-115.600 Komplett (A + B + C)

lackiert, ­Lieferzustand ­zusammengeklappt
Gewicht: 54,5 kg
172-101.600 A) Richtstrebe TITAN RSK 6

Auszugsbereich: 4,60 – 6,00 m
zul. Belastung bei 45°
Druck: 24,60 – 12,50 kN
Zug: 40 kN
172-101.320 B) Richtstrebe TITAN RSK 3

Auszugsbereich 180 – 320 cm
Zul. Belastung bei 45°
Druck: 40,00 – 20,60 kN
Zug: 40 kN
172-105.140 C) Doppelendgelenk für Richtstrebe

inkl. 2 Pistolenstecker
Ø = 16 mm
Richtkonsole 600 Tobler AG

TS12 Richtstreben­anschluss R1

• verzinkt

Artikel Nr. Gewicht Stk.
111-375.300 2,73 kg
TS12 Richtstreben­anschluss R1 Tobler AG

TS12 Keil

• verzinkt

Artikel Nr. Länge Gewicht Stk.
111-355.100 27,7 cm 0,77 kg
TS12 Keil Tobler AG

Doppelendgelenk für Richtstrebe

• verzinkt
• im Lieferumfang enthalten: 2 Stk. Pistolenstecker Ø = 16 mm (Artikel-Nr. 172-105.170)

Artikel Nr. Gewicht Stk.
172-105.140 4 kg
Doppelendgelenk für Richtstrebe Tobler AG

Standardgelenk für Richtstreben

• verzinkt
• im Lieferumfang enthalten: 1 Stk. Pistolenstecker Ø = 16 mm (Artikel-Nr. 172-105.170)

Artikel Nr. Gewicht Stk.
172-105.160 1,4 kg

Pistolenstecker

• selbstsichernde Steckverbindung

Artikel Nr. Gewicht Durchmesser Ø Stk.
172-105.170 0,24 kg 16 mm
Pistolenstecker Tobler AG

Spindelschlüssel für Richtstrebe Titan

Artikel Nr. Gewicht Stk.
172-105.100 2,6 kg
Spindelschlüssel für Richtstrebe Titan Tobler AG
