Eck-Elemente

Mit folgenden 4 Standard-Elementen, können alle Ecken bis zu einer Wandstäken von 50 cm hergestellt werden.

Die Elemente werden standardmässig bis zu einer Breite von 70 cm des gewünschten Schalbelages ­belegt. Das Restmass wird entweder auf der Baustelle oder vorab in der Zimmerei montiert. Im Bereich des Restmassausgleiches werden lose Holzträger H20 mit TS12 Briden am TS12 Riegel befestigt und mit der ­entsprechenden Schalhaut belegt.



Inneneck-Element (IE)

  • Schenkellänge von jeweils 70 cm.
  • Kraftschlüssige Verbindung mit angrenzenden ­Elementen mittels TS12 Verbindungslaschen.
  • Jedes Element ist mit Spannstellen ausgestattet.
  • 7 Standard-Höhen: 240, 300, 360, 420, 480, 540 und 600 cm
  • Schalbelag nach Kundenwunsch.

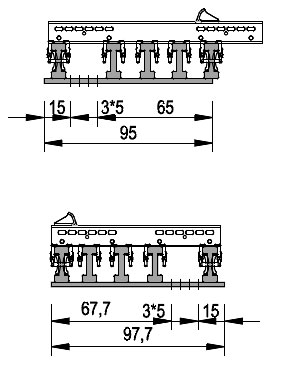

Ausseneck-Elemente (AE)

  • 3 Standard-Ausseneck-Elemente (AE) stehen zur ­Verfügung: TS12 AE 100 Re, AE 125 Re und AE 125 Li
  • Kraftschlüssige Verbindung mit angrenzenden ­Elementen mittels TS12 Verbindungslaschen.
  • Jedes Element ist mit Spannstellen ausgestattet.
  • 7 Standard-Höhen: 240, 300, 360, 420, 480, 540 und 600 cm
  • Schalbelag nach Kundenwunsch.



Offertanfrage Eck-Elemente

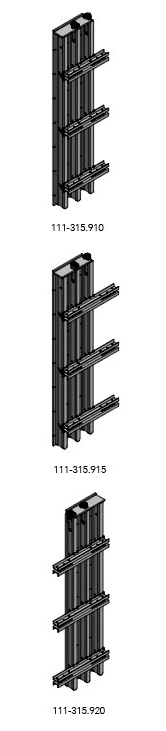

TS12 Ausseneck-Elemente

• fertig montierte TS12 AE-Elemente
• ohne Schalbelag (Schalbelag wird nach Kundenwunsch werkseitig montiert)
• zul. Frischbetondruck 60 kN/m²

Artikel Nr. Breite Höhe Gewicht Ausrichtung Stk.
111-305.910 100 cm 240 cm 102 kg Rechts
111-305.915 125 cm 240 cm 116 kg Rechts
111-305.920 125 cm 240 cm 116 kg Links
111-310.910 100 cm 300 cm 111 kg Rechts
111-310.915 125 cm 300 cm 124 kg Rechts
111-310.920 125 cm 300 cm 124 kg Links
111-315.910 100 cm 360 cm 148 kg Rechts
111-315.915 125 cm 360 cm 168 kg Rechts
111-315.920 125 cm 360 cm 168 kg Links
111-320.910 100 cm 420 cm 185 kg Rechts
111-320.915 125 cm 420 cm 212 kg Rechts
111-320.920 125 cm 420 cm 212 kg Links
111-325.910 100 cm 480 cm 193 kg Rechts
111-325.915 125 cm 480 cm 220 kg Rechts
111-325.920 125 cm 480 cm 220 kg Links
111-330.910 100 cm 540 cm 230 kg Rechts
111-330.915 125 cm 540 cm 264 kg Rechts
111-330.920 125 cm 540 cm 264 kg Links
111-335.910 100 cm 600 cm 239 kg Rechts
111-335.915 125 cm 600 cm 273 kg Rechts
111-335.920 125 cm 600 cm 273 kg Links
TS12 Ausseneck-Elemente Tobler AG

TS12 Inneneck-Elemente

• fertig montierte TS12 IE-Elemente
• ohne Schalbelag (Schalbelag wird nach Kundenwunsch werkseitig montiert)
• zul. Frischbetondruck 60 kN/m²

Artikel Nr. Breite Höhe Gewicht Stk.
111-305.900 70 cm 240 cm 153 kg
111-310.900 70 cm 300 cm 170 kg
111-315.900 70 cm 360 cm 223 kg
111-320.900 70 cm 420 cm 277 kg
111-325.900 70 cm 480 cm 294 kg
111-330.900 70 cm 540 cm 348 kg
111-335.900 70 cm 600 cm 365 kg
TS12 Inneneck-Elemente Tobler AG

TS12 3S-Schalplatten liefern und montieren

• auf die TS12 Elemente im Werk fertigmontiert
• inkl. Befestigungsmaterial
• zusätzliches Abdichten des Plattenstosses erfolgt nach Wunsch

Artikel Nr. Bezeichnung Breite Höhe Gewicht Stk.
111-380.150 150 cm 50 cm 9,6 kg
111-380.200 200 cm 50 cm 12,8 kg
111-380.250 250 cm 50 cm 16 kg
821-106.005 Abdichten des Schalhautstosses
